在现代疼痛治疗与康复领域，冲击波治疗仪早已成为一颗耀眼的明星。它因其“无创、高效、安全”的特点，被誉为“不流血的手术刀”。
然而，当您走进医院，可能会听到“发散式冲击波”和“电磁聚焦冲击波”两种不同的名称。
它们有何不同？又该如何选择？本文从几个维度深入解析它们之间的差异。

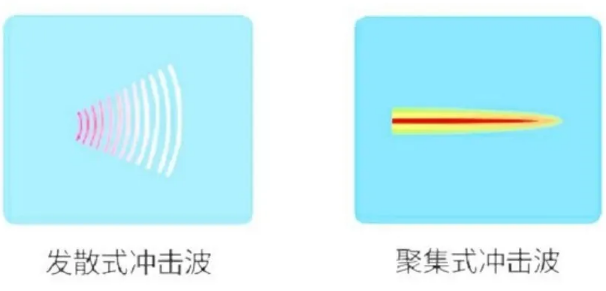

01、有效深度、能量分布、能量在哪集中
◉ 发散式冲击波
1、焦点在皮肤表面，皮肤表面能量最大，然后呈伞状发散，每深入10毫米衰减50%，20毫米处几乎为零。进入人体能量因发散快速削弱，穿透力浅、无能量焦点。
2、能量不可精确控制，能量集中在金属头和皮肤表面硬接触。因能量过大，有时候会造成皮肤表面淤青受损。
◉ 电磁聚焦式冲击波

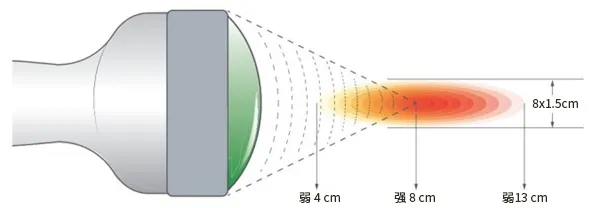

1、 能量随深度增强，聚焦点处达峰值。波束呈柱状体、可以透过人体、能量集中，焦点处能量最大，穿透性、靶向性强。焦点深度距波源磁盘平面距离80㎜，有效深度达130㎜（130毫米处能量损失50%）
2、焦点聚焦范围 ：径向：≤±7.5 mm；轴向：近波源≤40mm，远波源≤50mm
3、聚焦点呈柱状在体内，能量大小可控，不会对皮肤造成淤青受损。
02、运动速度及波源头工作原理
◉ 发散冲击波每秒20米
1、 由气压弹道产生，能量呈伞状扩散，平均速度约20米/秒，峰值压力较低（约1MPa），波形平缓（客观实际是机械波，算不上冲击波）
2、 和皮肤接触是金属头，是硬接触，属器械击打运动。
3、 由空气压缩管、撞击子弹头及被撞金属头组成，先有空气压缩管顶紧撞击子弹头，子弹头在枪管内撞击金属头，金属头在子弹头来回撞击人体达到活血疏解靶组织目的。
◉ 聚焦冲击波每秒1500米
1、 通过半球形反射装置或电磁聚焦技术将能量集中到特定深度，传播速度约1500米/秒，峰值压力可达40MPa。（真正的冲击波）
2、 由电磁线圈、金属震膜和水囊组成，和病人接触地方是水囊软接触。
当一个强脉冲电流流经碟形线圈时，在其邻近的金属薄膜中就会感应一反向电流，两者就形成互相排斥的磁场，使金属膜产生快速位移，产生冲击波。此冲击波通过一特殊通道（无需透镜）而自动聚焦，在此聚焦冲击波的反复作用下达到治疗目的。
03、震动强弱及压力
◉ 发散式冲击波
1、 震动较强烈，因要将能量传入人体，因此需要紧贴皮肤，因此双手需用力握紧顶住金属震动头，因此手腕及手臂被动遭受震动严重，天长日久容易得职业病
2、 发散上升到最大压力时间：上升沿：＞1000 μs（微秒），发散冲击波需要微妙级数达到峰值。
3、振幅：压力峰值：10bar(巴) ，发散式的压力波形则更为平缓。
◉ 电磁聚焦式冲击波
1、震动较弱，冲击波是经水囊传递，因此手感震动较轻。只要水囊贴皮肤有耦合剂粘连，没有空气即可。
2、聚焦上升到最大压力时间：上升沿：≤0.5 μs（微秒），聚焦式冲击波在纳秒级内即可达到峰值，而发散式的则需要微秒级，须知到1秒=1000000微秒，也就是说，聚焦式的冲击波频率比发散式的要高得多。
1、 振幅：压力峰值：40MPa（兆帕）波形陡峭，反映从波形波峰到波谷的压力变化，以及波所携带能量的多少，聚焦式冲击波的的最大峰值压力可达400bar（巴），（1MPa=10bar）。
04、临床优势及适应范围
◉ 发散式冲击波
1、发散式更适用于表浅、面积范围较大的疼痛问题。
如浅部筋膜、肌肉、软组织损伤、缓解肌肉痉挛、缓解运动疲劳，舒经活络，促进血液循环。
◉ 电磁聚焦式冲击波
1、清除钙化组织，用于骨不连及骨折延迟愈合、股骨头坏死等成骨障碍性疾病和位置较深的骨软骨损伤性疾病。
2、聚焦式冲击波对骨病、深层、痛点明确骨肌疾病有不可替代优势，针对深层组织骨病、痛点明确的骨肌疾病，促进骨组织愈合募集干细胞，促进新血管的生成，清除钙化，促进骨组织愈合等方面有充足的文献支持。
对于表浅、面积范围较大的疼痛问题，也可以进行精准治疗。对于退行性病变及慢性软组织损伤疗效显著。并且可缓解肌肉痉挛、缓解运动疲劳，舒经活络，促进血液循环、募集干细胞，促进细胞修复再生效果显著。
05、仪器内部构成
◉ 发散式冲击波
由空气压缩机、控制系统组成
◉ 电磁聚焦式冲击波
由高压电源、高压电容、高压放电管、冲击波发生器及降温水系统、控制系统等组成。
冲击波具备以下效应：
1、冲击波的机械应力效应：
冲击波进入人体，当介质不同，如软组织成分的不同，细胞之间的结构不同，软组织与骨组织之间成分和密度的巨大差异，均会在界面产生不同物质的机械应力效应，表现为对组织细胞的拉张和压力作用，从而引起组织间的松解和细胞结构的变化，进而加速毛细血管微循环，增加细胞吸氧功能等而引起生理变化，达到治疗目的。
2、冲击波应力的压电效应：
人体组织间存在着是电位差，因而存在着压电效应。冲击波机械应力的作用会引起电位变化，尤其对骨组织较明显，电位变化刺激和活化了骨组织细胞，从而加快新骨的生成和愈合。这是为什么能治疗骨不连病症的可能原因之一。
3、冲击波的空化效应：
冲击波在传送路径中，介质含有大量的微小气泡。气泡在冲击波应力作用下，会以极高速度膨化。病灶范围内大量微小气泡的空化效应，是打通生理性关闭的微血管和松解关节软组织粘连的有利因素之一，也是改善微循环系统和增强血红细胞吸氧功能的原因之一。
